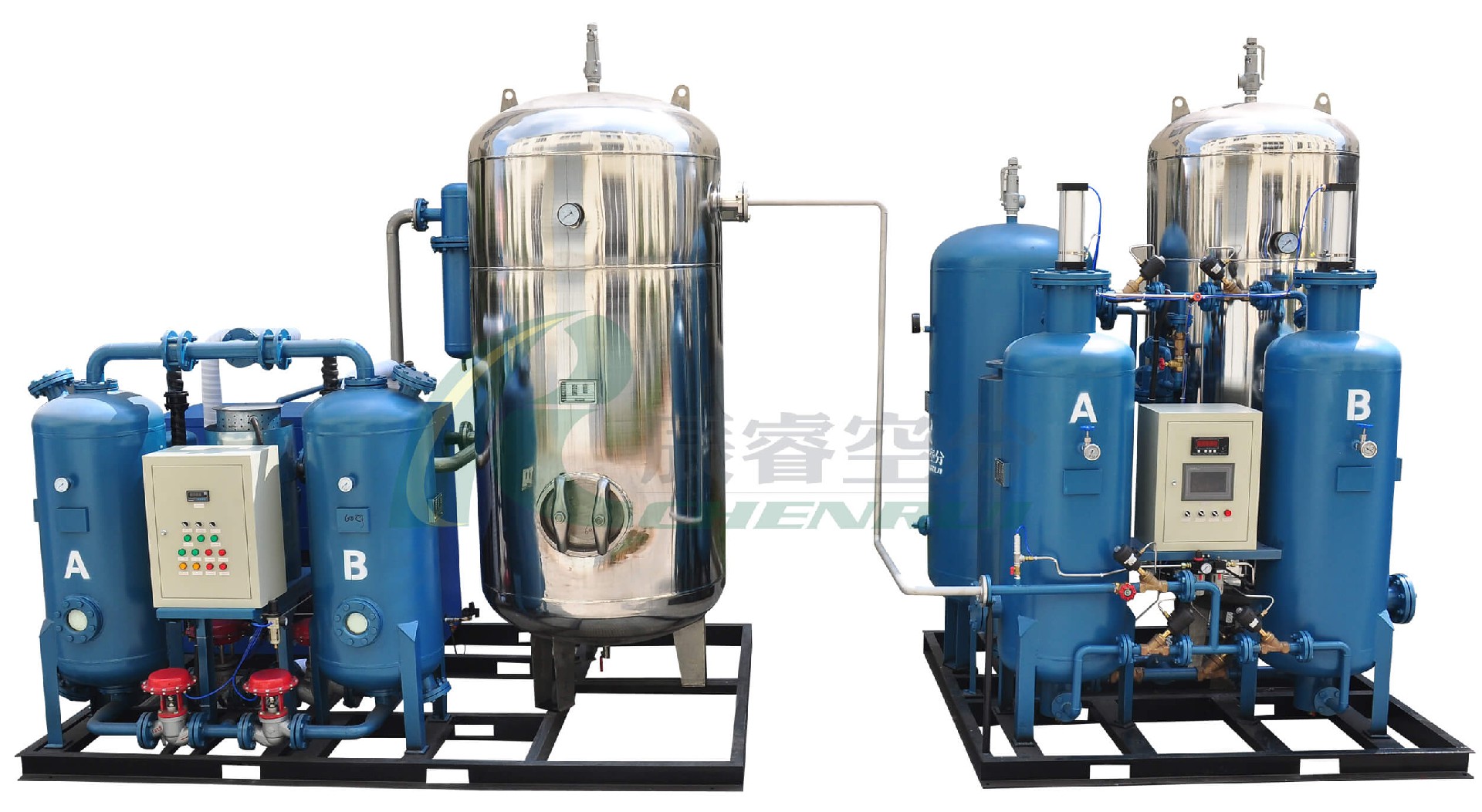

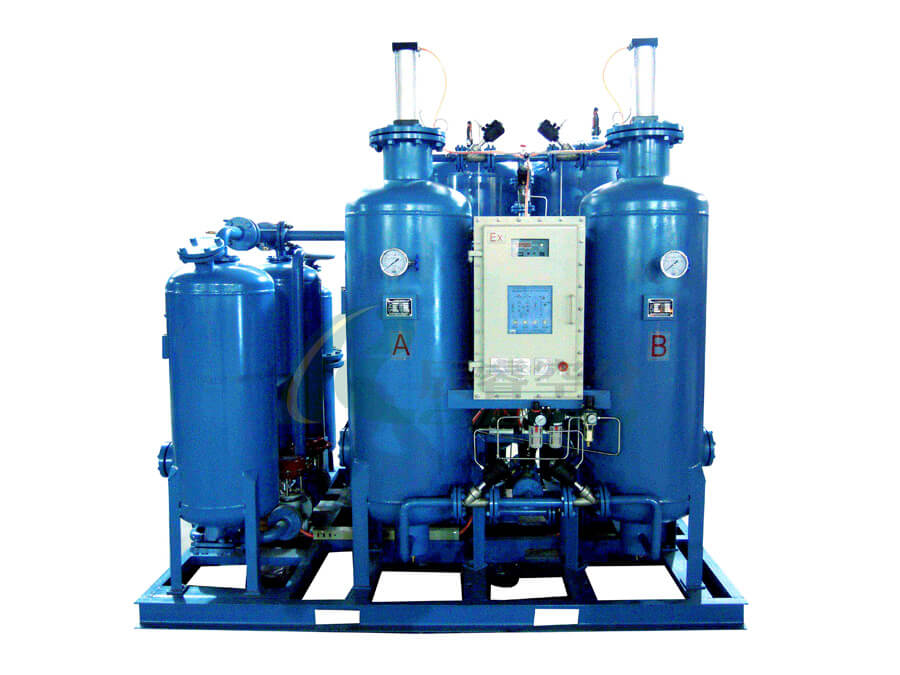

PSA變壓吸附制氮機

產品品牌:辰??辗?

產品型號:CBN

全國熱線

18968019182

產品介紹

一、工作原理

制氮機是根據變壓吸附原理,采用高品質的碳分子篩作為吸附劑,在一定的壓力下,從空氣中制取氮氣。經過純化干燥的壓縮空氣,在吸附器中進行加壓吸附、減壓脫附。由于空氣動力學效應,氧在碳分子篩微孔中擴散速率遠大于氮,氧被碳分子篩優先吸附,氮在氣相中被富集起來,形成成品氮氣。然后經減壓至常壓,吸附劑脫附所吸附的氧氣等雜質,實現再生。一般在系統中設置兩個吸附塔,一塔吸附產氮,另一塔脫附再生,通過PLC程序控制器控制氣動閥的啟閉,使兩塔交替循環,以實現連續生產高品質氮氣之目的。



二、系統流程

整套系統由以下部件組成:壓縮空氣凈化組件、空氣儲罐、氧氮分離裝置、氮氣緩沖罐。

1、壓縮空氣凈化組

空氣壓縮機提供的壓縮空氣首先通入壓縮空氣凈化組件中,壓縮空氣先由管道過濾器除去大部分的油、水、塵,再經冷凍干燥機進一步除水、精過濾器除油、除塵,并由在緊隨其后的超精過濾器進行深度凈化。根據系統工況,辰??辗謿怏w特別設計了一套壓縮空氣除油器,用來防止可能出現的微量油滲透,為碳分子篩提供充分保護。設計嚴謹的空氣凈化組件確保了碳分子篩的使用壽命。經本組件處理后的潔凈空氣可用于儀表空氣。



2、空氣儲罐

空氣儲罐的作用是:降低氣流脈動,起緩沖作用;從而減小系統壓力波動,使壓縮空氣平穩地通過壓縮空氣凈化組件,以便充分除去油水雜質,減輕后續PSA氧氮分離裝置的負荷。同時,在吸附塔進行工作切換時,它也為PSA氧氮分離裝置提供短時間內迅速升壓所需的大量壓縮空氣,使吸附塔內壓力很快上升到工作壓力,保證了設備可靠穩定的運行。



3、氧氮分離裝置

裝有專用碳分子篩的吸附塔共有A、B兩只。當潔凈的壓縮空氣進入A塔入口端經碳分子篩向出口端流動時,O2、CO2和H2O被其吸附,產品氮氣由吸附塔出口端流出。經一段時間后,A塔內的碳分子篩吸附飽和。這時,A塔自動停止吸附,壓縮空氣流入B塔進行吸氧產氮,對并A塔分子篩進行再生。分子篩的再生是通過將吸附塔迅速下降至常壓脫除已吸附的O2、CO2和H2O來實現的。兩塔交替進行吸附和再生,完成氧氮分離,連續輸出氮氣。上述過程均由可編程序控制器(PLC)來控制。當出氣端氮氣純度大小設定值時,PLC程序作用,自動放空閥門打開,將不合格氮氣自動放空,確保不合格氮氣不流向用氣點。氣體放空時利用消音器消聲使噪聲小于75dBA。



4、氮氣緩沖罐

氮氣緩沖罐用于均衡從氮氧分離系統分離出來的氮氣的壓力和純度,保證連續供給氮氣穩定。同時,在吸附塔進行工作切換后,它將本身的部分氣體回充吸附塔,一方面幫助吸附塔升壓,另外也起到保護床層的作用,在設備工作過程中起到極重要的工藝輔助作用。



三、技術指標

流量:3-3000Nm3/h

純度:95%-99.999%

露點:≤-40℃

壓力:≤0.6Mpa(可調)



四、技術特點

1.合理的內部構件,氣流分布均勻,減輕氣流高速沖擊。

2.完善的流程設計,優質的使用效果。

3.獨特的分子篩保護措施,延長碳分子篩的使用壽命。

4.智能聯鎖不合格氮氣排空裝置,保證產品氮氣質量。

5.可選配氮氣裝置流量,純度自動調節系統,遠程控制系統。

6.操作簡便,運行穩定,自動化程度高,可實現無人運行。



五、應用領域

電子工業:半導體及電子元件生產的氮氣保護。

熱處理:光亮退火,保護加熱,粉末冶金機磁性材料燒結等。

食品工業:配置除菌過濾器,可用于充氮包裝,糧食儲藏,蔬果保鮮,酒類和保存。

化學工業:氮氣覆蓋,置換,清洗,壓力輸送,化學反應攪動,化纖生產保護等。

石油天然氣工業:石油煉制,容器機管路充氮吹掃盒檢漏。注氮采油。

醫藥工業:中西藥充氮儲藏,充氮藥材氣動傳送等。

電纜行業:交聯電纜生產保護氣。

其他:冶金工業,橡膠工業,航天工業等。


純度、流量、壓力穩定可調,滿足不同客戶的需要。
